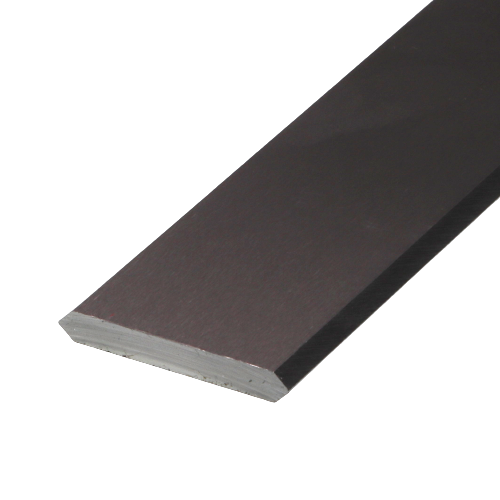

LinRol Führungsschiene doppelseitig (90°-System) – Gehärtete Laufkanten in vier Breiten
Die LinRol Führungsschiene doppelseitig ist die zentrale Laufbahn des LinRol 90°-Systems von TEA. Die beidseitig ausgeführten, gehärteten Laufkanten ermöglichen eine beidseitige Rollenführung für erhöhte Führungssteifigkeit. Die Schiene ist in vier Breiten, in zwei Werkstoffvarianten und in Längen von 1 m und 2 m erhältlich – und damit für ein breites Spektrum von Linearachsen im Maschinenbau direkt einsetzbar.
Technische Daten
Ausführung |
Doppelseitig |
Breite |
25 mm |
Werkstoff – Standard |
Stahl 1.2842 |
Werkstoff – Rostfrei |
Edelstahl 1.4112 |
Laufkantenhärte |
60–62 HRC (gehärtet) |
Länge |
1 m |
Datenblatt (PDF) | CAD-Daten auf Anfrage
Produkt-Highlights
⭐️ Beidseitige Führung: Die doppelseitige Ausführung erlaubt den Einsatz von Führungsrollen auf beiden Seiten der Schiene – für höhere Steifigkeit und bessere Momentenaufnahme gegenüber einseitigen Varianten.
⭐️ Gehärtete Laufkanten: Mit 60–62 HRC gehärteten Laufkanten bietet die Schiene hohe Verschleißfestigkeit auch bei dauerhafter dynamischer Belastung.
⭐️ Zwei Werkstoffvarianten: Stahl 1.2842 für Standardanwendungen, Edelstahl 1.4112 für Umgebungen mit erhöhten Korrosionsanforderungen – beide Varianten systemkompatibel.
⭐️ Vier Breiten: Von 25 mm bis 76 mm Schienenbreite abgedeckt – passend zu den unterschiedlichen Rollendurchmessern des LinRol-Systems.
Vorteile
✅ Hohe Laufqualität: Geschliffene und gehärtete Laufkanten gewährleisten präzisen Lauf der Führungsrollen und lange Wartungsintervalle.
✅ Systemkompatibel: Die Schiene ist als TEA-Eigenprodukt exakt auf die LinRol-Führungsrollen abgestimmt – keine Passungsprobleme bei Neubeschaffung oder Austausch.
✅ Flexible Längenwahl: Erhältlich in 1 m und 2 m – direkt konfektionierbar für die meisten Standard-Hublängen ohne Verschnitt.
✅ Korrosionsbeständige Variante: Die Edelstahl-Ausführung 1.4112 eignet sich für Anwendungen in feuchten, chemisch belasteten oder hygienekritischen Bereichen.
Anwendungsbeispiele
• Linearachsen mit beidseitiger Lagerung im Sondermaschinen- und Anlagenbau
• Portale und Schlittenführungen mit hoher Querlaststabilität
• Transfersysteme in Montage- und Handhabungsanlagen
• Lineareinheiten in Verpackungs- und Abfüllanlagen
• Anlagen in der Lebensmittel- und Getränkeindustrie (Edelstahl-Ausführung)
• Prüfstände und Messeinrichtungen mit präziser Linearbewegung
