Beschreibung

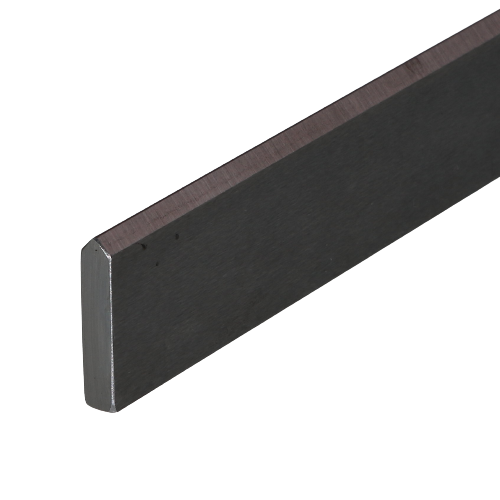

LinRol Führungsschiene einseitig (90°-System) – Kompakt, gehärtet, geschliffen
Die LinRol Führungsschiene einseitig ist die schlanke Laufbahn des LinRol 90°-Systems von TEA für Anwendungen, bei denen eine einseitige Rollenführung den Konstruktionsanforderungen entspricht. Die Laufkanten sind auf 60–62 HRC gehärtet und geschliffen – für präzisen Lauf und hohe Verschleißfestigkeit. In drei Breiten und Längen bis 2 m abgedeckt, ist die Schiene für kompakte Linearachsen und Führungsaufgaben mit begrenztem Bauraum geeignet.
Technische Daten
Ausführung |
Einseitig |
Breite |
20 mm |
Werkstoff |
Stahl 1.3505 |
Laufkantenhärte |
60–62 HRC (gehärtet, geschliffen) |
Länge |
1 m |
Datenblatt (PDF) | CAD-Daten auf Anfrage
Produkt-Highlights
⭐️ Gehärtet und geschliffen: Die Laufkanten sind auf 60–62 HRC gehärtet und anschließend geschliffen – das sorgt für hohe Maßgenauigkeit der Lauffläche und gleichmäßigen Rollenlauf.
⭐️ Kompakte Baubreiten: Mit 20 mm, 30 mm und 40 mm Breite sind die einseitigen Schienen besonders für platzsparende Konstruktionen geeignet.
⭐️ TEA-Eigenmarke LinRol: Als Teil des LinRol 90°-Systems von TEA ist die Schiene exakt auf die passenden Führungsrollen abgestimmt – zuverlässige Systemkonsistenz über den gesamten Produktlebenszyklus.
⭐️ Zwei Standardlängen: In 1 m und 2 m verfügbar – unmittelbar konfektionierbar für typische Linearachsen-Hublängen ohne Sonderfertigung.
Vorteile
✅ Präzise Lauffläche: Geschliffene Laufkanten gewährleisten gleichmäßigen Rollenlauf und minimieren Vibrationen auch bei höheren Verfahrgeschwindigkeiten.
✅ Bauraum-effizient: Die einseitige Ausführung spart gegenüber doppelseitigen Varianten Bauraum und Gewicht – geeignet für Führungsaufgaben mit gerichteter Lastaufnahme.
✅ Einfache Montage: Standardisierte Abmessungen und die Systemkompatibilität mit den LinRol-Rollen ermöglichen eine schnelle Integration in bestehende Konstruktionen.
✅ Hohe Verschleißfestigkeit: Der Werkstoff 1.3505 in Kombination mit der Laufkantenhärtung sorgt für lange Standzeiten auch bei dauerhaftem Einsatz.
Anwendungsbeispiele
• Einfache Linearachsen und Schubladenführungen in Sondermaschinen
• Handhabungssysteme mit gerichteter Kraftaufnahme
• Zuführ- und Ausschleuseinrichtungen in Montagelinien
• Linearführungen in Prüf- und Messvorrichtungen
• Kompakte Führungsachsen im Vorrichtungs- und Gerätebau
• Verfahreinheiten in der Verpackungs- und Fördertechnik
