Beschreibung

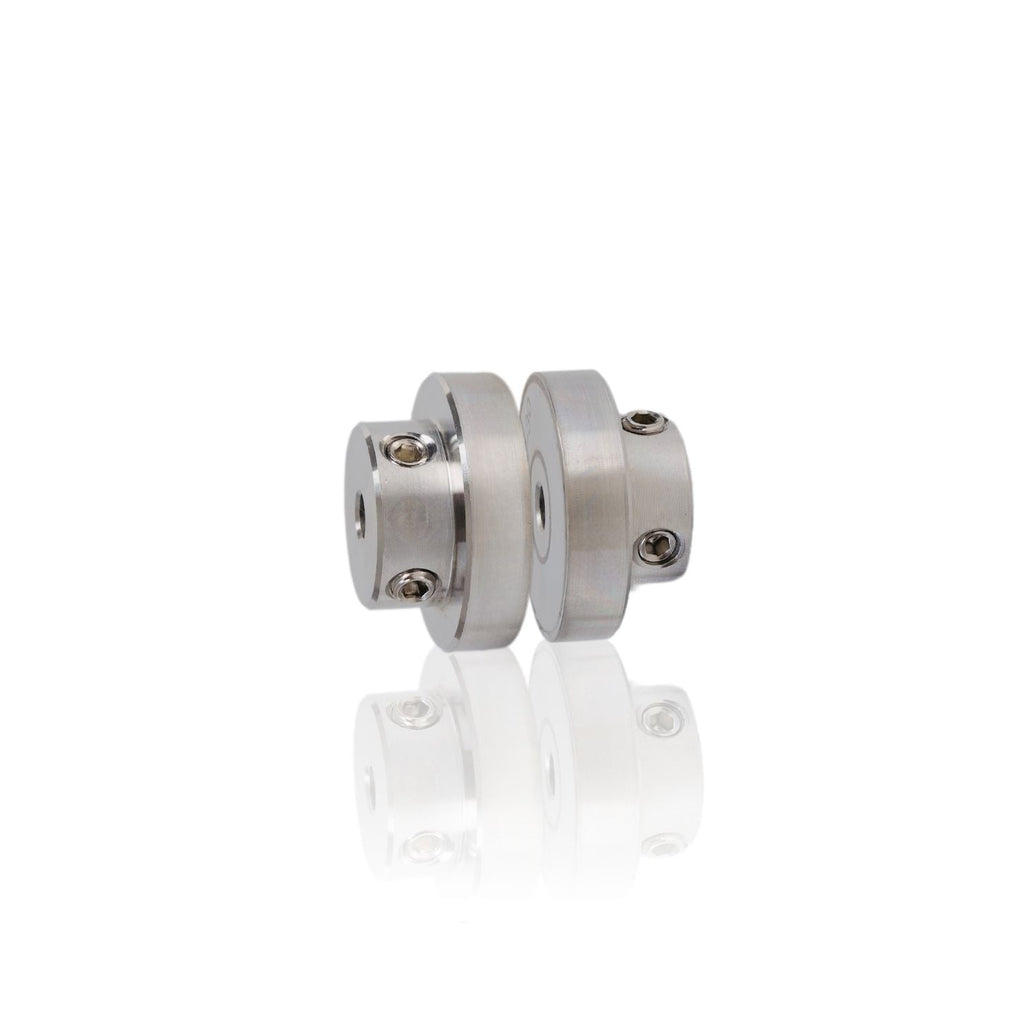

Innovative Magnetkupplung PMKC – Kontaktlose Drehmomentübertragung
Die Magnetkupplungen PMKC ist eine innovative Permanent-Magnet-Kupplung, die eine kontaktlose und zuverlässige Drehmomentübertragung ermöglicht. Durch den Einsatz magnetischer Kräfte überträgt sie effektiv Drehmomente – selbst durch verschiedene Barrieren hindurch – und sorgt so für maximale Flexibilität in anspruchsvollen Anwendungen, bei denen eine physische Trennung zwischen Antriebskomponenten und den angetriebenen Geräten erforderlich oder vorteilhaft ist.
Technische Daten
|
Nenndrehmoment bei 1 mm Luftspalt |
0,5Nm (PMKC-30) |
|
Außendurchmesser |
30 mm (PMKC-30) 45 mm (PMKC-45) 55 mm (PMKC-55) 70 mm (PMKC-70) 90 mm (PMKC-90) |
|
Gesamtlänge |
15 mm (PMKC-30/45) |
|
Vorgebohrt |
5 mm (max. 10 mm ohne Nut) (PMKC-30/45/55) |
|
Befestigung |
mit 2 Madenschrauben (90° versetzt) |
|
Maximale Arbeitstemperatur |
300 °C |
|
Curie-Temperatur |
800° C |
|
Material |
Edelstahl (seewasserfest) - 14.401 |
|
Deckel |
ultraschallverschweißt |
Datenblatt als PDF zum Download
📄 [Datenblatt folgt]
CAD-Modell zum Download
🧩 [CAD-Modell folgt]
Produkt-Highlights
⭐️ Kontaktlose Übertragung: Berührungslose Drehmomentübertragung über verschiedene Wandtypen ermöglicht innovative Anwendungen.
⭐️ Hochwertiges Design: Robuste Kupplungshälften, hohe Temperaturbeständigkeit und seewasserfeste Ausführung für extreme Umgebungen.
⭐️ Einfache Montage: Ultraschallverschweißter Deckel sowie vorgebohrte Löcher und Madenschrauben ermöglichen flexible Integration.
⭐️ Kompakte Bauweise: Optimale Lösung für anspruchsvolle industrielle Anwendungen in maritimen, chemischen und weiteren Bereichen.
Vorteile
✅ Vielseitiger Einsatz: Ideal für den Betrieb von Pumpen, Rührwerken, Kompressoren, Ventilatoren, Roboterarmen, Rundskalen-Anzeigen und Wägeprozessen.
✅ Reduzierte mechanische Belastung: Minimiert Vibrationen und Gewichtseinflüsse, was die Lebensdauer der Geräte verlängert.
✅ Effizienzsteigerung: Kontaktlose Kraftübertragung erhöht die Sicherheit und Effizienz in industriellen Anwendungen.
✅ Zuverlässigkeit: Permanent-Magnet-Technologie garantiert präzise, wartungsarme und langanhaltende Leistung.
Anwendungsbeispiele
• Pumpen, Rührwerke und Kompressoren in geschlossenen Flüssigkeitsbehältern
• Ventilatoren in Behältern mit Gasen oder Dämpfen
• Kraftübertragung zu Roboterarmen für Unterwasseranwendungen
• Übertragung von Anzeigen auf Rundskalen in verschiedenen Medien
• Vermeidung der Vibrationstransmission durch Motoren
• Entkopplung von Gewichtseinflüssen bei Wägeprozessen
