Wendelkupplungen aus Edelstahl – präzise Kraftübertragung unter extremen Bedingungen
Wendelkupplungen ermöglichen eine spielfreie, torsionssteife Verbindung zwischen zwei Wellen – selbst bei Versatz oder rauen Umgebungsbedingungen. Unsere Edelstahlmodelle der Serien WKYS und WKYK eignen sich besonders für Anwendungen mit hohen hygienischen oder korrosiven Anforderungen, z. B. in der Offshore-Technik, Lebensmittelverarbeitung oder chemischen Industrie.
Technische Daten
| Bezeichnung | Modell | d1 (mm) | d2 (mm) | Außendurchmesser (mm) | Einbaulänge (mm) | Max. Drehmoment (Ncm) | Max. Drehzahl (min⁻¹) | Max. Wellenversatz radial (mm) | Max. Wellenversatz axial (mm) | Max. Wellenversatz angular (Grad) | Drehfedersteife (Nm/rad) | Radialfedersteife (N/mm) | Trägheitsmoment (gcm2) | Max. Schraubenmoment (Ncm) | Temperaturbereich (°C) | Gewicht ca. (g) | Werkstoff |

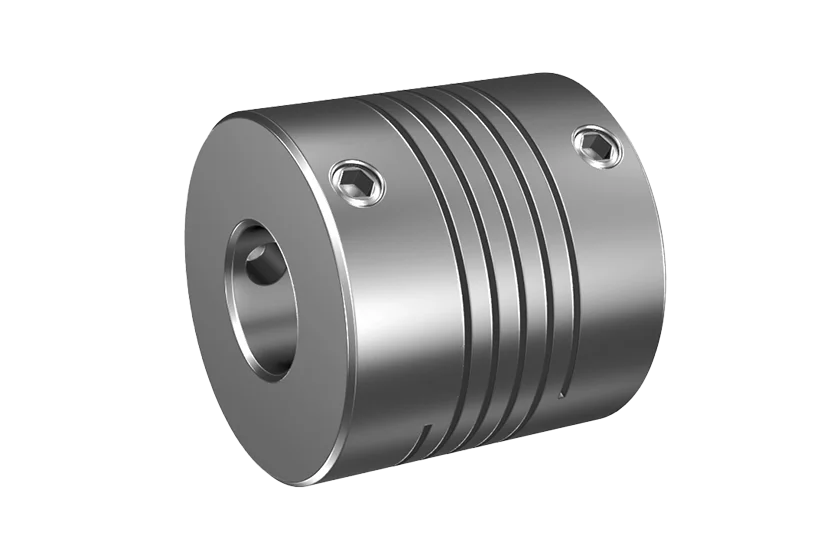

| WKYS 2524 10/10 | WKYS 2524 | 10 | 10 | 25 | 24 | 200 | 8000 | ± 0,3 | ± 0,5 | ± 4 | 40 | 250 | 64 | 120 | -40 bis +200 | 65 | Edelstahl 1.4404 V4A / Polyurethan - Hytrel® |

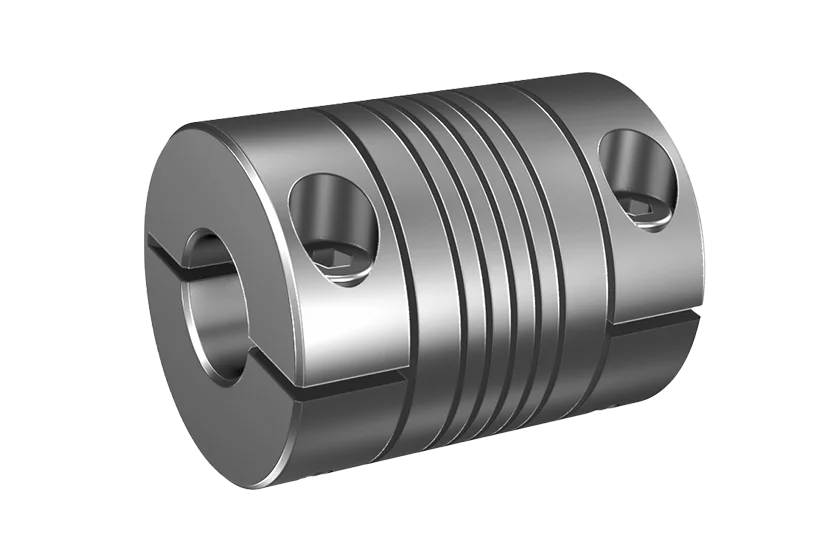

| WKYK 2532 08/08 | WKYK 2532 | 8 | 8 | 25 | 32 | 200 | 6000 | ± 0,35 | ± 0,5 | ± 4 | 29 | 150 | 84 | 150 | -40 bis +200 | 88 | Edelstahl 1.4404 V4A / Polyurethan - Hytrel® |
| WKYK 2532 10/10 | WKYK 2532 | 10 | 10 | 25 | 32 | 200 | 6000 | ± 0,35 | ± 0,5 | ± 4 | 29 | 150 | 84 | 150 | -40 bis +200 | 88 | Edelstahl 1.4404 V4A / Polyurethan - Hytrel® |
Datenblatt als PDF zum Download
📄 [Datenblatt folgt]
CAD-Modell zum Download
🧩 CAD-Modelle auf Microsoft SharePoint folgen
Produkt-Highlights
⭐️ Korrosionsbeständiger Edelstahl 1.4404: Für den zuverlässigen Einsatz in salzhaltiger Luft, feuchter Umgebung oder aggressiven Medien.
⭐️ Winkelsynchrone Drehmomentübertragung: Exakte Übertragung ohne Spiel – ideal für Encoder, Servomotoren und hochdynamische Bewegungen.
⭐️ Effektiver Versatzausgleich in allen Richtungen: Kompensiert axiale, radiale und winklige Abweichungen – schützt Lager und verlängert die Lebensdauer.
⭐️ Baugrößen mit Klemm- oder Schraubnabe: Flexible Auswahl für verschiedene Wellenendtypen – passend für Durchmesser von 8 bis 10 mm.
⭐️ Hoher Temperaturbereich von -40 °C bis +200 °C: Für Anwendungen mit starken Temperaturschwankungen oder Dauerbelastung im Außenbereich.
Technische Vorteile
✅ Torsionssteif und spielfrei: durch die spiralförmige Geometrie mit Hytrel®-Element
✅ Maximales Drehmoment bis 200 Ncm: geeignet für präzise Positionieraufgaben
✅ Zulässiger Versatz: radial bis ±0,35 mm, axial bis ±0,5 mm, winklig bis ±4°
✅ Hohe Drehzahlen bis 8000 U/min je nach Modell: optimal für Servoachsen und Encoder
✅ Geringes Trägheitsmoment: ideal für schnelle Beschleunigungs- und Bremszyklen
✅ Einbaulängen zwischen 24 und 32 mm: kompakt auch für beengte Bauräume
Typische Anwendungsbereiche
⚙️ Linearantriebe und Positioniersysteme im Sondermaschinenbau
⚙️ Servoachsen und Encoderkopplungen in der Automatisierungstechnik
⚙️ Förderanlagen und Dosiersysteme in der Lebensmittel- und Pharmaindustrie
⚙️ Pumpen und Rührwerke im chemischen Apparatebau
⚙️ Offshore-Installationen, bei denen hohe Korrosionsbeständigkeit gefordert ist
